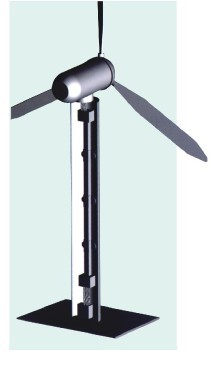

●CFW-F系列风电母线槽适用于发电容量750kw及以上风力发电机组 ●采用空气加强绝缘形式 ●母线在高寒-50℃沙漠环境下正常使用 ●母线能够在盐雾、湿度较大的海边等恶劣环境下正常使用 ●能够适应在系统晃动幅度比较大(通常±1.5m)的环境下正常使用 ●产品正常使用寿命40年以上

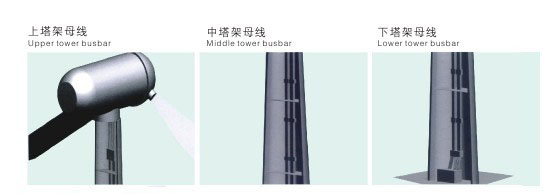

产品优势

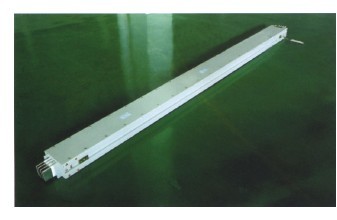

                                      直线单元

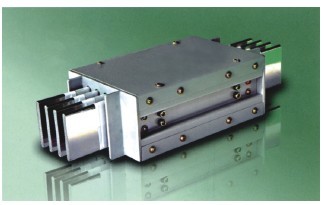

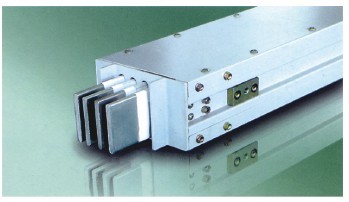

●直线单元：直线单元主要由外壳、母排、聚酯套、绝缘隔块、夹板、夹紧螺栓等组成

●外壳：材料选用冷轧锌钢板，成型后外表面静电喷涂聚酯粉末，具有良好的抗酸碱和盐雾腐蚀的能力及较高的机械性能

●母排：导体材料为轻质6063F，不仅具有良好的导电性能，而且具有一定的机械强度；母排表面采用了特殊的镀铬加镀锡处理，进一步提高了母排的导电性能，确保了母排表面抗酸碱和盐雾腐蚀的能力

●绝缘隔块：主要材料为DMC，而普通DMC在低温环境下其绝缘性能不稳定，为了确保在-50℃的环境下具有可靠的绝缘性能，我们委托上海绝缘材料研究所进行配方研试。定制生产绝缘材料，以满足在恶劣环境下使用

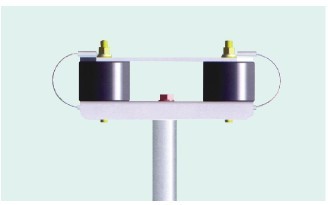

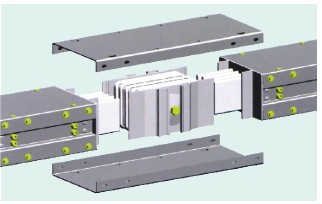

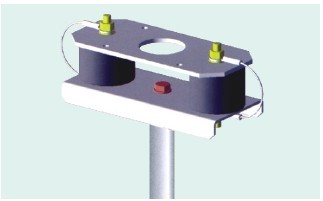

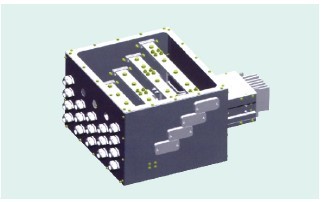

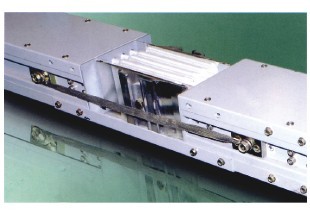

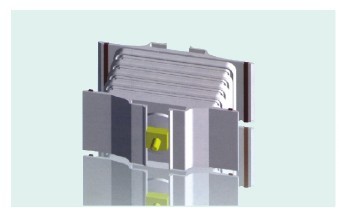

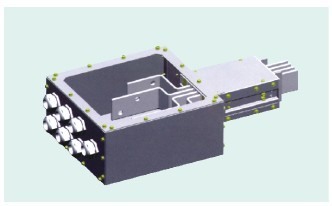

●夹紧螺栓：采用的是10.9级高强度紧固螺栓，确保了母排间的夹紧力和母线槽的连接强度                                           连接单元 ●连接单元：连接单元主要由连接排、绝缘隔板、绝缘隔管、异型夹板、蝶形弹簧、夹紧螺栓等组成 ●连接排：其材料及制造工艺与母排不同 ●绝缘隔板:其材料及制造工艺与绝缘隔块相同，在设计上，采用了沟槽流线型设计，既美观又提高了绝缘隔板的机械强度和电气性能 ●异型夹板：材料为轻质6063T6，在确保机械强度的前提下，在设计上做到了合理、美观、可靠 ●蝶形弹簧：它是保持连接导体接触面间具有持久压力的重要零件。设计时我们在充分考虑了蝶形弹簧性能特性的基础上，合理确定零件的参数及热处理要求；为避免表面处理脆性，采用了表面镀达克罗的特殊工艺，从而确保系统连接的可靠 ●夹紧螺栓：它是能否保持连接导体接触面间产生一定接触压力的关键零件，设计时我们在选材上进行了充分的考虑，严格要求制造及热处理工艺，以保证其夹紧螺栓的综合性能                                                    电缆进出线单元 ●电缆进出线单元：该单元主要是由箱体、始端母排、汇流排、转接排、电缆护套等组成 ●箱体：材料为TMY铜母排，既提高了导电性能，又保证了连接所需的机械强度 ●汇流排：材料为TMY铜母排，既提高了导电性能，又保证了连接所需的机械强度 ●电缆护套：采用的事屏蔽式防水护套，既提高了防护等级，又避免了谐波对弱电信号的干扰                                                                安装支架 ●安装支架：安装支件主要由上连接板、弹性连接块、下连接板、连接钢丝绳等组成 ●上、下连接板：主要是通过弹性连接块将母线槽的载荷传递到塔筒上，由于它是受力较大，且又要耐低温，我们选用了特殊的耐低温材料进行制造 ●弹性连接块。既要有良好的弹性，来保证系统的动态平衡；又要有良好的抗老化性抗疲劳性及足够的机械性能，来满足系统安装的需要，同时还要有良好的耐低温性能，来适应低温环境下的使用。为此我们联合了多家橡胶研究所进行了反复研试，采用优质天然橡胶经过专门配方，再对样件进行综合性能强化试验，确保系统安装的稳定可靠 ●连接钢丝绳：其主要作用有两个：1）保证系统多点连续重复接地；2）对整个系统的安全实施二级保护 产品系统主要性能参数： 　 风机形式 0.75~2.5MW双馈式风电机组 母线型号 CFW-F 执行标准 IEC60439-1、2;GB7251.1、5 母线线致 三相四线制，三相五线制 母线电流 400A~2500A 额定频率 50~60HZ 防护等级 1P31/1P54 运行环境温度 -50~60℃ 材料组别 Ⅱ 污染等级 3级 过电压类别 Ⅳ类 触电保护类别 Ⅰ类 　    产品系统主要技术参数： 额定电流 额定短时耐受电流 电阻R20 电抗×20 阻抗Z20 400A 30 0.122 0.022 0.124 630A 30 0.081 0.021 0.084 800A 30 0.061 0.021 0.064 1000A 50 0.044 0.02 0.049 1250A 50 0.037 0.02 0.042 1350A 50 0.032 0.02 0.038 1600A 65 0.027 0.02 0.034 1800A 65 0.022 0.02 0.03 2000A 65 0.019 0.02 0.027 2500A 80 0.016 0.019 0.025 　 额定电流 百米电压降 额定绝缘电压 额定工作电压 轮廓尺寸 400A 8.25 1000 1000 174×112 630 8.97 1000 1000 800A 8.84 1000 1000 1000A 8.43 1000 1000 174×142 1250A 9.19 1000 1000 174×182 1350A 8.87 1000 1000 1600A 9.14 1000 1000 242×142 1800A 8.88 1000 1000 2000A 8.79 1000 1000 242×182 2500A 10 1000 1000 　    安装建议： 　 CFW—F母线槽安装于风电机组塔筒内，沿塔筒壁竖直安装，上端通过电缆过渡转接箱与风电机头连接，下端通过电缆过渡转接箱与机组控制柜连接     1、所有母线标有安装标号，便于识别 2、安装必须在所有塔架母线支架完成后实施，按照安装图顺序安装 3、安装必须从塔架末端开始 4、母线安装好未投入使用前必须做好防雨、防潮措施 安装服务支持：    考虑到风电施工现场安装条件限制，为保证母线槽装配的可靠性和减少现场安装工作量，通常安排是将配套的母线及其附件在塔架制造厂先行进行安装 1、 安装时母线槽各单元将随其塔架配套安装顺序标识，将三段塔架预先安装定位，母线槽由塔架一端（底部）开始依次安装 2、 安装将在母线槽厂家售服工程师指导的情况下实施 3、 安装完成后进行必要的性能测试，然后拆除法兰处连接段，以便包装运输 4、 对各塔架内母线槽予以必要的防潮防雨包装保护，以利运输及现场安装前保护 5、 我方将对母线槽的包装、运输要求、现场服务实行全过程跟踪服务 6、 我方将在项目完工后提供免费的定期回访服务
